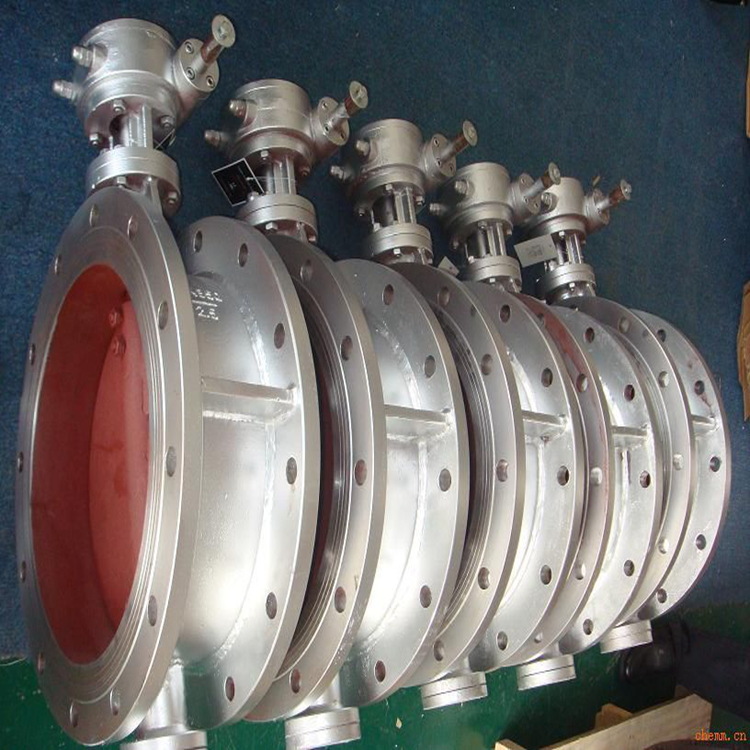

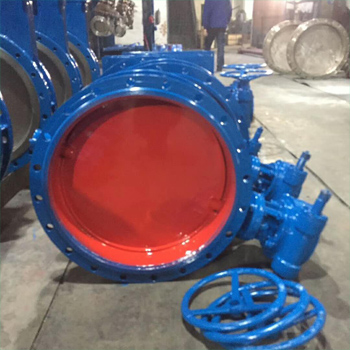

手動通風蝶閥
手動通風蝶閥
通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。
發布時間：2019-05-03
產品介紹
手動通風蝶閥是具有結構尺寸短，重量輕，安裝方便等特點的一款工業產品。
產品詳細信息
一、產品概述
我廠生產的通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱脹冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。
通風蝶閥蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種除塵器配件閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。
通風蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
主要技術參數：
|
公稱通徑 |
DN |
50～2000 |
||
|
公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1.5%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
|||
主要零件的材質：
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
閥座密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |
連接尺寸：
|
公稱通徑DN |
結構長度 |
外型尺寸(參考值) |
連接尺寸(標準值) |
參考 |
|||||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
|
50 |
2 |
108 |
80 |
270 |
260 |
110 |
140 |
110 |
88 |
4-14 |
140 |
110 |
88 |
4-14 |
9 |
|
65 |
21/2 |
112 |
89 |
295 |
260 |
110 |
160 |
130 |
108 |
4-14 |
160 |
130 |
108 |
4-14 |
12 |
|
80 |
3 |
114 |
95 |
306 |
260 |
110 |
190 |
150 |
124 |
4-18 |
190 |
150 |
124 |
4-18 |
15 |
|
100 |
4 |
127 |
115 |
350 |
260 |
110 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
17 |
|
125 |
5 |
140 |
127 |
370 |
320 |
110 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
23 |
|
150 |
6 |
140 |
139 |
400 |
320 |
110 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
25 |
蝶閥密封材料選用和適用溫度：
|
材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬釩鋼 |
|
|
代號 |
WCB |
LCB |
WC6或WC9 |
C5或以C12 |
鉻Cr-18型type304、316 |
12CrMoV |
|
耐溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
|
耐***低溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
|
適用工作溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
